Монтажный комплект DH400

Подробное описание

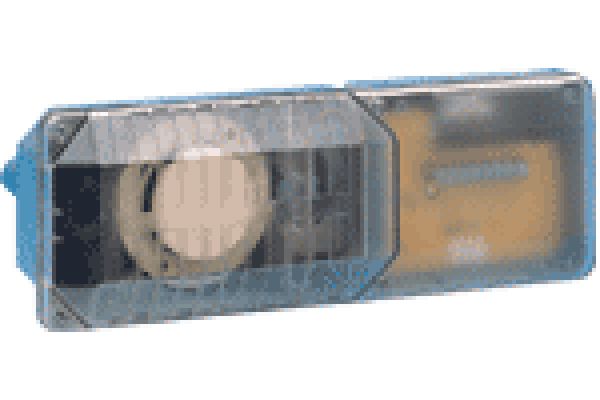

Монтажный комплект для установки на воздуховодах DH400

Общая характеристика

* Эффективная защита помещений, оборудованных вытяжной и приточно-вытяжной вентиляцией.
* Средство для обнаружения возгорания дыма в воздуховодах.
* Контроль наличия дыма по всей ширине воздуховода.
* Обеспечена работоспособность при скорости воздушного потока в воздуховоде от 1.5 до 20,3 м/с.
* Устройство совместимо с воздуховодами практически любых размеров, шириной от 30 см до 3,7 м.
* Простота установки DH400 на воздуховод и минимальные требования по техническому обслуживанию.
* Герметизация внутреннего объема устройства DH400 и сочленяющихся элементов исключает утечку газа из воздуховода.
* Использование с любым типом дымового извещателя ИП212-73 (ПРОФИ-О), ИП212-58 (ECO1003), ИП212060А (Леонардо-О), 2251ЕМ.
* Обычное включение дымового извещателя в двухпроводный шлейф ПКП.
* Устройство DH400 функционирует за счет работы вентиляции без использования дополнительных токопотребляющих устройств.
* Возможность подключения выносного индикатора режима ПОЖАР.
* Дистанционное включение теста извещателей серий 100, 200 при использовании пульта RTS451 или RTS451KEY.

Описание

Практически все офисные и производственные помещения в настоящее время оборудованы вытяжной или приточно-вытяжной вентиляцией. Воздухозаборники вытяжной вентиляции обычно расположены на потолке помещения, т.е. в той части помещения, где происходит накопление дыма на ранней стадии развития пожара. Это положение определяет эффективность контроля дыма в воздуховодах. Дымовой извещатель, установленный на воздуховоде, зачастую обеспечивает более раннее обнаружение возгорания, чем установленный в помещении, так как большая часть дыма поступает в вытяжку не скапливаясь в верхней части помещения. Кроме того, возможно возгорание и в самом воздуховоде.

Конструкция устройства контроля дыма в воздуховодах DH400, основанная на законах аэродинамики, является результатом большого объема теоретических и экспериментальных исследований. Устройство DH400 не требует использования принудительной вентиляции и дополнительных энергозатрат, одновременно обеспечены: простота установки на воздуховоды практически любого сечения, минимальные требования по техническому обслуживанию и высокая эффективность работы.

Конструкция DH400: 1 - корпус, 2 - саморезы крепления устройства, 3 - держатель фильтра, 4 - дымовой извещатель (поставляется отдельно), 5 - тестовый магнит, 6 - фильтры, 7 - саморезы крепления воздухозаборной трубки, 8 - крышка устройства, 9 - терминалы, 10 - база дымового извещателя, 11 - отверстия для ввода кабеля, 12 - воздухозаборная трубка (поставляется отдельно), 13 - шайбы из пористой резины, 14 - заглушка, 15 - резиновые шайбы.

Конструкция воздухозаборной трубки: 1 - фланец, 2 - отверстия для забора воздуха, 3 - заглушка, 4 - направление потока воздуха, 5 - стрелки для ориентации трубки.

Устройство DH400 закрепляется непосредственно на стенке воздуховода двумя саморезами и соединяется с ним двумя трубками. Воздухозаборная трубка имеет отверстия, расположенные равномерно по ширине воздуховода и направленные навстречу воздушному потоку. Таким образом, за счет движения воздуха в воздуховоде, часть его поступает в герметично закрытую часть устройства и проходит через дымовой извещатель. Конструкция воздухозаборной трубки и корпуса устройства DH400 обеспечивают оптимальную скорость прохождения воздуха через извещатель, независимо от скорости воздуха в воздуховоде. Устройство DH400 работоспособно при скоростях воздушного потока в воздуховоде от 1.5 до 20.3 метров в секунду. Четыре типоразмера воздухозаборных трубок обеспечивают возможность установки устройства DH400 на воздуховоды шириной от 0,3 м до 3,7 м. Герметичность устройства обеспечивается установкой резиновых шайб на все сочленяющиеся поверхности и резиновой прокладкой между корпусом устройства и его крышкой. Для снижения влияния пыли на дымовой извещатель на входе и выходе в герметизированную часть DH400 установлены специальные фильтры.

В устройстве DH400 может использоваться практически любой дымовой пожарный извещатель с соответствующей базой. Контакты базы, через герметичный переход, выведены в негерметизированную часть корпуса DH400 и подключены к терминалам, установленным на плате. Рекомендуется использовать дымовые дымовые извещатели ИП212-73 с автокомпенсацией и контролем уровня запыления, адресные дымовые извещатели ИП 212-60А с автокомпенсацией и контролем уровня запыления, дымовые извещатели ИП212-58, а также адресно-аналоговые дымовые извещатели 2251ЕМ. Для извещателей 100, 200 серий в корпус DH400 рядом с базой устанавливается электромагнит, который при использовании выносного пульта RTS451 или RTS451KEY позволяет дистанционно тестировать извещатель и индицировать режим ПОЖАР. Форма нижней части корпуса DH400 позволяет также активизировать извещатели 100, 200 серий при помощи тестового магнита.

Схема подключения извещателей с монтажным комплектом DH400 к ПКП

Технические характеристики
