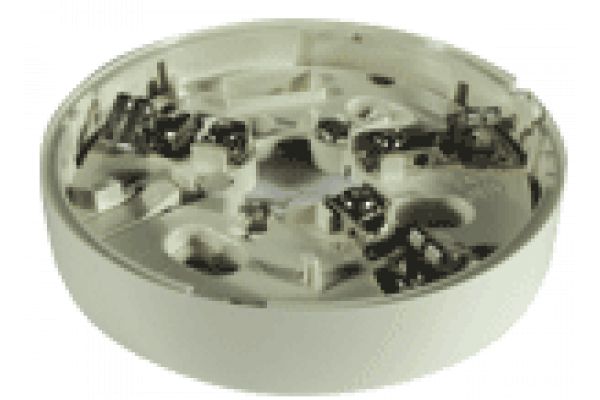

Базовое основание B401L

Подробное описание

Общая характеристика

* базовое основание B401L предназначены для подключения адресных пожарных извещателей серии извещателей серии Leonardo: дымового ИП 212-60А Leonardo-О, теплового максимально-дифференциального ИП 101-24А-A1R Leonardo-Т и комбинированного ИП 212/101-3А-A1R
* Уменьшение профиля извещателя примерно в два раза обеспечивает установка извещателя Leonardo с базой B401L в универсальный монтажный комплект для подвесных потолков RMK400
* Для монтажа адресной шины в трубах используется монтажная коробка SMK400, на которую устанавливается база B401L
* Использование монтажного комплекта WB-1 с базой B401L позволяет защитить извещатель при установке в помещениях, где возможно образование конденсата из-за высокой влажности и перепада температур
* База B401L имеет контакты для подключения выносных светодиодных индикаторов.
* Все базы имеют терминалы с невыпадающими винтами, обеспечивают надежное крепление извещателей Leonardo в условиях транспортной тряски при установке на подвижных объектах и имеют защиту от несанкционированного извлечения.

Описание

Базовое основание B401L предназначено для подключения адресных извещателей серии Leonardo к адресному модулю АМ-99. База В401L содержит три терминала: два для подключения к адресной шине и один для подключения выносного индикатора.

Для монтажа адресной шины в трубах используется монтажная коробка SMK400, на которую устанавливается база B401L. Использование монтажного комплекта WB-1 с базой B401L позволяет защитить извещатель при установке в помещениях, где возможно образование конденсата из-за высокой влажности и перепада температур.

В базовом основании B401L установлены невыпадающие винтовые контакты, обеспечивающие удобство подключения к шлейфу. Все базы поставляются с винтами, зафиксированными в максимально открученном положении. Винты имеют универсальные шлицы. Допускается подключение проводников с максимальным сечением 2,5 мм2. Имеется трафарет (STRIP GAGE) для определения длины зачистки проводников. К первому контакту базы B401L может быть подключен выносной оптический сигнализатор.

База позволяет защитить извещатели от несанкционированного извлечения и обеспечивают надежное крепление в условиях транспортной тряски при их установке на подвижных объектах. После активизации функции защиты извещатель может быть снят только с использованием инструмента в соответствии с инструкцией.

Типовая схема подключения баз B401L

Назначение контактов

Технические характеристики
