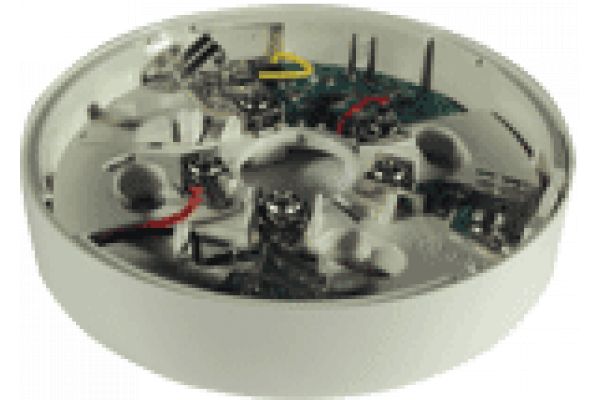

Базовое основание B401LI

Подробное описание

Общая характеристика

* Базовое основание B401LI предназначены для подключения адресных пожарных извещателей серии извещателей серии Leonardo: дымового ИП 212-60А Leonardo-О, теплового максимально-дифференциального ИП 101-24А-A1R Leonardo-Т и комбинированного ИП 212/101-3А-A1R
* Уменьшение профиля извещателя примерно в два раза обеспечивает установка извещателя Leonardo с базой B401LI в универсальный монтажный комплект для подвесных потолков RMK400
* Для монтажа адресной шины в трубах используется монтажная коробка SMK400, на которую устанавливается база B401LI
* Использование монтажного комплекта WB-1 с базой B401LI позволяет защитить извещатель при установке в помещениях, где возможно образование конденсата из-за высокой влажности и перепада температур
* База B401LI имеет контакты для подключения выносных светодиодных индикаторов.
* Все базы имеют терминалы с невыпадающими винтами, обеспечивают надежное крепление извещателей Leonardo в условиях транспортной тряски при установке на подвижных объектах и имеют защиту от несанкционированного извлечения.

Описание

Базовое основание B401LI предназначено для подключения адресных извещателей серии Leonardo к адресному модулю АМ-99.

Изолирующая база B401LI обеспечивает защиту адресной шины извещателей Leonardo от короткого замыкания, путем изоляции участка адресной шины (АШ), на котором обнаружено короткое замыкание. База B401LI имеет два изолятора, включенных симметрично, что позволяет использовать ее в адресных шинах, как радиального типа, так и кольцевого или смешанного типа, с ответвлениями и кольцевыми участками. На приведенной схеме изолирующими базами B401LI защищены ответвления адресной шины на каждый этаж и отрезки кольцевой адресной шины на чердаке.

Вариант построения системы пожарной сигнализации, выполненной на базе серии Леонардо. Знаком "молния" показаны места установки баз В401LI со встроенными изоляторами.

Включение изолятора базы в рабочий режим после устранения замыкания происходит автоматически. Установка изолирующих баз не требует уменьшения длины адресной шины. К одному адресному модулю может быть подключено до 20 изолирующих баз B401LI. Таким образом, кольцевая адресная шина с максимальным количеством извещателей 99 может быть разделена базами с изоляторами B401LI на участки в среднем примерно по 5 извещателей. Номинальное напряжение питания адресного модуля АМ-99 при использовании изолирующих баз B401LI должно быть 24 В.

Для монтажа адресной шины в трубах используется монтажная коробка SMK400, на которую устанавливается база B401LI. Использование монтажного комплекта WB-1 с базами B401LI позволяет защитить извещатель при установке в помещениях, где возможно образование конденсата из-за высокой влажности и перепада температур.

В базовом основании B401LI установлены невыпадающие винтовые контакты, обеспечивающие удобство подключения к шлейфу. База поставляются с винтами, зафиксированными в максимально открученном положении. Винты имеют универсальные шлицы. Допускается подключение проводников с максимальным сечением 2,5 мм2. Имеется трафарет (STRIP GAGE) для определения длины зачистки проводников. К первому контакту базы B401LI может быть подключен выносной оптический сигнализатор.

Все типы баз позволяют защитить извещатели от несанкционированного извлечения и обеспечивают надежное крепление в условиях транспортной тряски при их установке на подвижных объектах. После активизации функции защиты извещатель может быть снят только с использованием инструмента в соответствии с инструкцией.

Типовая схема подключения баз B401LI

Назначение контактов

Технические характеристики

Электрические параметры
