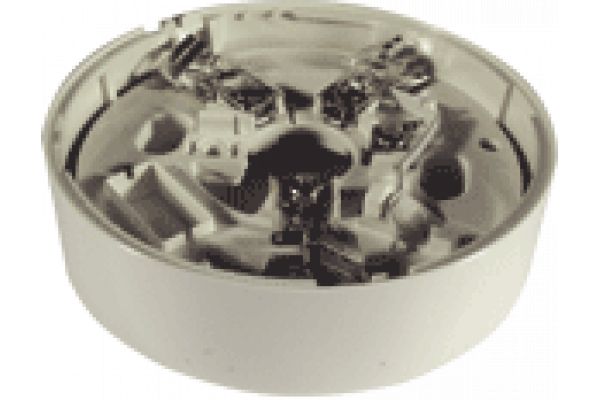

Базовое основание B401DG

Подробное описание

Общая характеристика

* Базовое основание B401DG предназначено для установки извещателей серий: ПРОФИ, Leonardo и извещателей 1151Е, 1151ЕIS и 5451EIS.

* В базе B401DG предусмотрена возможность проверки правильности монтажа шлейфа до установки извещателей.
* Имеются контакты для подключения выносного устройства сигнализации (ВОС).
* База В401DG может устанавливаться во влажных помещениях при использовании монтажного комплекта WB-1 и в офисных помещениях в подвесной потолок при использовании монтажных комплектов RMK400.
* Возможна механическая блокировка извещателей в базовом основании, затрудняющая несанкционированное снятие и обеспечивающая надежное крепление извещателя в условиях транспортной тряски при установке на подвижных объектах.

Описание

Базовое основание B401DG предназначено для подключения извещателей серии ПРОФИ, извещателей 1151Е, 1151ЕIS и 5451EIS к шлейфам приемно-контрольных приборов (ПКП) с однополярным напряжением и током короткого замыкания не более 80 мА, с соответствующим напряжением питания извещателей, и извещателей Leonardo. База не содержит активных и пассивных радиоэлементов.

В базовом основании установлены невыпадающие винтовые контакты, обеспечивающие удобство подключения к шлейфу. Базы поставляются с винтами, зафиксированными в максимально открученном положении. Винты можно закручивать отверткой с крестообразным или с плоским шлицем. Допускается подключение проводников с максимальным сечением 2,5 мм2. База обеспечивает возможность выполнения проводки в монтажных коробах с максимальным сечением 12х12 мм.

Между контактами 2, 3 базы установлен пружинный контакт, обеспечивающий разрыв шлейфа при снятии извещателя, фиксирующийся в замкнутом и разомкнутом состояниях. Замыкание этих контактов в установленных и подключенных базах позволяет проверить (прозвонить) шлейфы сигнализации до установки извещателей. Для замыкания и размыкания контактов не требуется никакого инструмента.

К соответствующим контактам базы может быть подключено выносное устройство сигнализации (светодиод) при использовании извещателей ПРОФИ, Leonardo непосредственно, при использовании извещателей 1151Е и 1151ЕIS, 5451EIS через последовательно включенный резистор 100 Ом.

База В401DG позволяет защитить извещатель от несанкционированного извлечения и обеспечивает надежное крепление в условиях транспортной тряски при установке на подвижных объектах. После активизации функции защиты, извещатель может быть снят только с использованием инструмента в соответствии с инструкцией.

Базы B401, В401DG, В401R и B301RU имеют диаметр 102 мм. Базы B401, В401DG, В401R имеют две пары крепежных отверстий с расстояниями между центрами 50 и 60 мм.

Схема подключения баз B401, В401DG к однопороговым ПКП (без распознавания двух сработавших извещателей в шлейфе) с ограничением тока шлейфа до 80 мА

Схема подключения базы В401DG к АМ-99 (с извещателями Leonardo)

Технические характеристики
