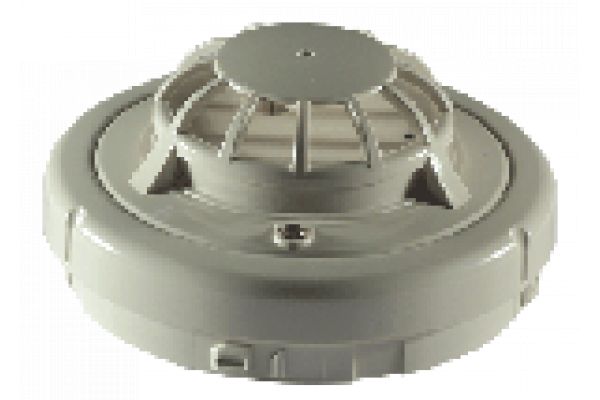

 Подробное описаниеИзвещатель адресный пожарный тепловой ИП101-24А-A1R «Leonardo-Т»
Тепловой максимально-дифференциальный извещатель предназначен для обнаружения возгораний по значению температуры окружающей среды и по скорости ее нарастания. В извещателе реализован метод прямого измерения температуры и вычисления скорости ее увеличения, что определяет высокую надежность срабатывания при отсутствии ложных тревог. Порог срабатывания максимальный 58°С, дифференциальный 8°С/м (класс A1R).
Согласно пункту 12.14 НПБ 88 - 01 (максимальное количество и площадь помещений, защищаемых одним ... шлейфом с адресными пожарными извещателями, определяется техническими возможностями приемно-контрольной аппаратуры, ... и извещателей...) снимает существующее ограничение числа извещателей в шлейфе (до 20 штук) для Leonardo.
Этим требованиям полностью отвечает система пожарной сигнализации построенная на базе новейшей серии адресных пожарных извещателей Leonardo:
|
Требования НПБ 88-2001
|
Характеристики и функции извещателей Leonardo
|
|
а) площадь помещения не больше площади, защищаемой пожарным извещателем, указанной в технической документации на него, и не больше средней площади, указанной в таблицах 5, 8, приведенных НПБ
|
Дымовой точечный извещатель System Sensor обеспечивает защиту помещения площадью 176,6 м2 (при высоте защищаемого помещения до 15 м), тепловой точечный извещатель System Sensor – 88,2 м2 (при высоте защищаемого помещения до 13,5 м)
|
|
б) обеспечивается автоматический контроль работоспособности пожарного извещателя, подтверждающий выполнение им своих функций с выдачей извещения о неисправности на приемно-контрольный прибор (ПКП)
|
Автоматически контролируется: наличие извещателя, наличие двух извещателей с одинаковыми адресами, короткое замыкание шлейфа, уровень загрязнения дымовой камеры, исправность дымового канала извещателя, температура окружающей среды ниже -25°C
|
|
в) обеспечивается идентификация неисправного извещателя ПКП
|
При обнаружении неисправности адрес неисправного извещателя отображается на дисплее адресного модуля АМ-99 с индикацией типа неисправности
|
|
г) по сигналу с пожарного извещателя не формируется сигнал на запуск аппаратуры управления, производящей включение автоматических установок пожаротушения или дымоудаления или систем оповещения о пожаре 5-го типа по НПБ 104
|
Адресный модуль АМ-99 формирует сигналы ПОЖАР1 и ПОЖАР2 при срабатывании одного и двух адресных извещателей Leonardo в шлейфе. Эта функция может быть реализована при использовании соответствующего ПКП.
|
|
Общая характеристика
* Извещатель пожарный тепловой максимально-дифференциальный адресный ИП 101-24А-A1R предназначен для обнаружения очагов возгорания сопровождающихся повышением температуры.
* В извещателе реализован метод прямого измерения температуры и скорости ее увеличения с использованием одного термистора, что обеспечивает высокую точность измерений.
* Извещатель активизируется при скорости повышения температуры в месте его установки 8°С в минуту и более, либо в случае ее медленного повышения при 58°С.
* работа извещателя ИП 101-24А-A1R в жестких условиях эксплуатации обеспечена:
- расширенным диапазоном рабочих температур от -30°С до +70°С;
- использованием печатной платы с экранирующим слоем;
- защитой от коррозии, герметизацией электронной схемы и полимерным покрытием печатной платы.
* Режим работы извещателя ИП 101-24А-A1R индицируется трехцветным светодиодом:
- мигает зеленым цветом в дежурном режиме;
- мигает оранжевым цветом при температуре окружающей среды ниже -25°С и в случае обнаружения неисправности;
- горит красным цветом при наличии признаков пожара.
* Питание и обмен информацией 1 - 99 извещателей Leonardo с адресным модулем АМ-99 осуществляется по 2-х проводной адресной шине с любым числом разветвлений.
* До 20 баз B401LI со встроенными изоляторами могут включаться в адресную шину для ее защиты от короткого замыкания, посредством автоматического отключения неисправного участка.
* Адресный модуль АМ-99 обеспечивает контроль режима работы извещателей, состояние адресной шины, шлейфа сигнализации ПКП (дежурный режим/сброс) и индицирует коды полученных сообщений.
* При активизации нескольких извещателей их адреса индицируются по очереди с отметкой первого сработавшего извещателя для точной локализации очага возгорания.
* Обеспечена совместимость адресного модуля АМ-99 с любым ПКП. Сброс режима «Пожар» извещателя и адресного модуля АМ-99 производится с ПКП.
* Режимы работы и адрес извещателя записаны в энергонезависимую память EEPROM емкостью 128 бит. Запись и считывание информации производятся через индикатор извещателя при помощи многофункционального пульта дистанционного управления (МПДУ).
* Использование МПДУ позволяет:
- считывать текущее значение измеряемого параметра;
- считывать/устанавливать адрес извещателя в обычной десятичной системе;
- считывать/устанавливать режим работы светодиода в дежурном режиме (мигает зеленым цветом/не горит);
- считывать/записывать дату проведения технического обслуживания (новая дата устанавливается автоматически по календарю МПДУ);
- считывать дату выпуска извещателя.
* Инфракрасный ретранслятор (ИКР) со штангой XP-4 позволяет снимать, устанавливать, тестировать и перепрограммировать извещатели на высоте 3 - 6 метров в процессе эксплуатации.
* Запись/считывание адреса по цепи питания извещателя возможно при использовании программатора адреса (при этом остальные установки не изменяются).
* Дистанционное, с расстояния до 6 метров, тестирование при передаче кодированного сигнала с лазерного тестера (ЛТ) на индикатор извещателя. Использование ЛТ позволило отказаться от применения лестниц, шестов и других громоздких приспособлений при тестировании извещателей.
* Извещатели серии Leonardo используются с базами:
B401L - в отличие от базы B401 имеет только 3 основные контакта;
B401DG - имеет на 7,5 мм большую высоту для установки монтажного короба;
B401LI - с изоляторами для защиты кольцевой или радиальной адресной шины от короткого замыкания.
* Все базы имеют терминалы с невыпадающими винтами, обеспечивают надежное крепление извещателей в условиях транспортной тряски при установке на подвижных объектах и защищают их от несанкционированного извлечения.
* Дополнительное удобство при эксплуатации извещателей Leonardo обеспечивают самоклеющиеся метки для нумерации баз ADD-TAG (комплект 50 шт.). На метке может быть указана любая информация, например, адрес, тип извещателя и пр.
* Уменьшение профиля извещателя примерно в два раза обеспечивает универсальный монтажный комплект для подвесных потолков RMK400.
* Для монтажа адресной шины в трубах используется монтажная коробка SMK400, на которую устанавливается база B401L (B401) или B401LI.
* Использование монтажного комплекта WB-1 позволяет защитить извещатель при установке в помещениях, где возможно образование конденсата из-за высокой влажности и перепада температур.
* Имеет сертификаты ССПБ, ГОСТ Р.
|
Технические характеристики
| Температура срабатывания при медленном повышении |
58°C |
| Скорость повышения температуры, при которой срабатывает извещатель |
8°C/мин |
| Класс теплового канала |
A1R |
| Площадь, контролируемая одним извещателем (при высоте защищаемого помещения до 13,5 м)* |
88,2 м2 |
| Помехоустойчивость (по НПБ 57-97) |
|
| к наносекундным импульсам напряжения |
2 степень жесткости |
| к электростатическому разряду |
2 степень жесткости |
| к электромагнитному полю |
3 степень жесткости |
| Сейсмоустойчивость |
до 8 баллов |
| Рабочее напряжение |
от 8 В до 30 В |
| Номинальный ток в дежурном режиме |
140 мкА |
| Высота с базами В401L, B401LI |
55 мм |
| Диаметр |
102 мм |
| Вес (без базы) |
96 гр. |
| Диапазон рабочих температур |
от -30°C до +70°C |
| Допустимая относительная влажность |
до 95% (без конденсата) |
| Степень защиты оболочки извещателя |
IP20 |
| при использовании монтажного устройства WB-1 |
IP23 |
|
*) Максимальное расстояние между извещателями, извещателем и стеной определяются исходя из защищаемой области в виде круга радиусом 5,3 м. |
