Адресный модуль АМ-99 серии Leonardo
дресный модуль рассчитан на подключение до 99 извещателей Leonardo. Модуль контролирует режимы работы извещателей (ПОЖАР/Дежурный режим/неисправность), состояние адресной шины (обрыв, короткое замыкание, лишний датчик, два датчика с одним адресом) и шлейфа ПКП (дежурный режим/сброс) с выводом соответствующего кодового сообщения на 4-х значный дисплей
При разработке интеллектуальных извещателей серии Leonardo (дымового ИП 212-60А Leonardo-О, теплового максимально-дифференциального ИП 101-24А Leonardo-Т и комбинированного ИП 212/101-3А Leonardo-ОТ) и адресного модуля АМ-99 использованы новейшие научные и технические достижения в области пожарной безопасности, учтена специфика построения и эксплуатации систем пожарной сигнализации в России, а также требования НПБ 88-2001 «Установки пожаротушения и сигнализации. Нормы и правила проектирования». Полное соответствие требованиям пункта 12.17 НПБ 88-2001 (обеспечение автоматического контроля работоспособности извещателей и идентификация адреса неисправного извещателя) позволяет устанавливать в помещении один извещатель Leonardo вместо двух безадресных извещателей.
Общая характеристика
* Адресный модуль АМ-99 обеспечивает питание и контроль режима работы до 99 извещателей Leonardo по двухпроводной шине; * ЖК дисплей индицирует текущее состояние извещателей Leonardo адресной шины (АШ) и шлейфа сигнализации (ШС) приемно-контрольного прибора (ПКП) (см. таблицу); * Три реле: ПОЖАР1, ПОЖАР2 и НЕИСПРАВНОСТЬ - обеспечивают универсальность подключения адресного модуля АМ-99 к любому ПКП, в том числе со знакопеременным напряжением в шлейфе и с 4-х проводной схемой включения, например, к ППК-2, Радуга, Луч, Рубеж, СИГНАЛ-20П, Роса-SL , VISTA, DSC, Napco, C&K, Veritas и т.д.; * Поддерживается постоянный уровень чувствительности дымовых извещателей, формируется сигнал о необходимости технического обслуживания на границе диапазона автокомпенсации; * Произвольная форма адресной шины, допускаются соединения звездой, кольцевые, радиальные и их любые комбинации с произвольным числом разветвлений и соединений; * Обеспечена защита выхода адресной шины от короткого замыкания: при возникновении короткого замыкания все выходные сигналы и сообщения на дисплее адресного модуля АМ-99 сохраняются; * Живучесть системы Leonardo при коротком замыкании шины повышается при использовании изолирующих баз B401LI, котоые автоматически отключают неисправный участок; * Встроенный контроль при включении системы автоматически выявляет ошибки конфигурации и индицирует соответствующие сообщения: включение двух извещателей с одинаковыми адресами, отсутствие извещателя, подключение «лишнего» извещателя к адресной шине (см. таблицу); * Обеспечено удобство тестирования: в режиме ПРОГРАММИРОВАНИЕ можно последовательно протестировать все 99 подключенных к АМ-99 извещателей Leonardo без перезапуска системы; * Адресный модуль АМ-99 подключается к источнику с номинальным напряжением 12 В или 24 В без каких-либо переключений.
Описание

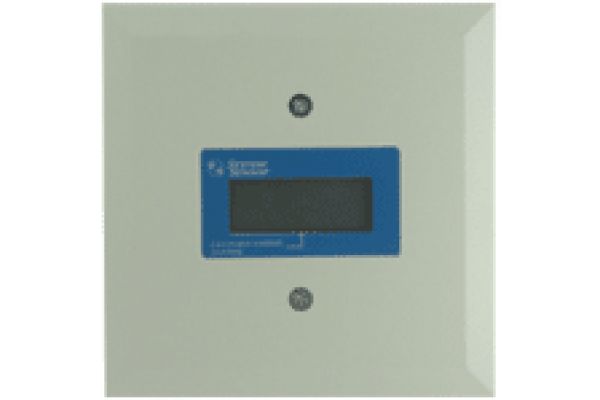

На передней панеле модуля АМ-99 размещен жидкокристаллический дисплей, на котором отображаются адреса извещателей Леонардо и сообщения о режимах работы, более 10 различных видов (Таблица 1). На фальш-панеле расположены два декадных переключателя, предназначенные для установки десятков и единиц числа подключенных извещателей и кнопка включения режимов ПРОГРАММИРОВАНИЕ, СБРОС. Ошибки, допущенные при монтаже или при программировании, определяются и индицируются при включении системы: лишний датчик, два датчика с одинаковыми адресами, отсутствует датчик с адресом ХХ, ошибка полярности подключения базы (после установки извещателя фиксируется короткое замыкание адресной шины). Несколько различных сообщений индицируются последовательно с автоматическим переключением через 1,5 секунды.
Таблица 1
Вид дисплея
|
Содержание сообщения
|
Состояние реле
|
|
|
Пожар 1
|
Пожар 2
|
Неиспр.
|
|
Дежурный режим |
выкл
|
выкл
|
вкл
|
|
В режиме ПОЖАР датчик номер 98 (первый сработавший) |
вкл
|
выкл
|
вкл
|
|
В режиме ПОЖАР датчик номер 98 (первый сработавший) В режиме ПОЖАР датчик номер 97 (второй сработавший) |
вкл |
вкл
|
вкл
|
|
Короткое ЗАмыкание адресной шины |
*
|
*
|
вкл/выкл
|
|
Не Обнаружен датчик номер 52 |
*
|
*
|
вкл/выкл
|
|
Отсутствует Связь с датчиком 89 (включены два датчика с адресом 89) |
*
|
*
|
вкл/выкл
|
|
Нет Связи ошибка конфигурации при включении системы (опрос извещателей не производится) |
*
|
*
|
вкл/выкл
|
|
Неисправен датчик номер 08 (падение чувствительности) |
*
|
*
|
вкл/выкл
|
|
Датчик номер 63 загрязнен (Срочное техническое Обслуживание) |
*
|
*
|
вкл/выкл
|
|
Температура в месте установки датчика 84 ниже -25°C |
*
|
*
|
вкл/выкл
|
|
Включен режим ПРОГРАММИРОВАНИЕ извещателей |
*
|
*
|
вкл/выкл
|
|
Извещатели Leonardo в режиме СБРОС |
выкл
|
выкл
|
вкл
|
|
Отключено напряжение питания модуля |
выкл
|
выкл
|
выкл
|
|
* - сохраняется предыдущее состояние реле
вкл/выкл - реле выключается на 4 с один раз в минуту
Сигналы ПОЖАР1, ПОЖАР2, НЕИСПРАВНОСТЬ формируются переключением контактов соответствующих реле.Нормально замкнутые и нормально разомкнутые контакты реле обеспечивают универсальность подключения адресного модуля АМ-99 к любому ПКП, в том числе со знакопеременным напряжением в шлейфе и с 4-х проводной схемой включения, например, к ППК-2, Радуга, Луч, Рубеж, СИГНАЛ-20П, Роса-SL , Vista, DSC, Napco, C&K, Veritas и т.д.
На рис. 1, 2 показана схема подключения модуля к ПКП с формированием сигналов ПОЖАР1, ПОЖАР2 по одному шлейфу, на рис. 3 - схема подключения к ПКП с формированием сигналов ПОЖАР1, ПОЖАР2 по двум шлейфам. При использовании ПКП со знакопеременным напряжением в шлейфе последовательно с резисторами включаются диоды (рис. 4-6).
|
|
Схема последовательного включения реле АМ-99 в один шлейф ПКП |
Схема параллельного включения реле АМ-99 в один шлейф ПКП |
|
|
Схема параллельного включения реле АМ-99 в два шлейфа ПКП |
Схема последовательного включения реле АМ-99 в один шлейф ПКП с переполюсовкой |
|
|
Схема параллельного включения реле АМ-99 в один шлейф ПКП с переполюсовкой |
Схема параллельного включения реле АМ-99 в два шлейфа ПКП с переполюсовкой |
На печатной плате модуля установлены терминалы для подключения адресной шины (АШ), источника питания 12/24В и шлейфа ПКП (ШС). Вход ШС имеет гальваническую развязку. Схема соединения баз извещателей выбирается исходя из удобства прокладки кабеля. Возможны соединения звездой, кольцевые, радиальные и их любые комбинации с произвольным числом разветвлений и соединений. Выход модуля АМ-99 на адресную шину имеет защиту от короткого замыкания, кроме того, для обеспечения работоспособности системы при коротком замыкании и для его локализации, используются базы B401LI со встроенными изоляторами (до 30 штук), которые отключают неисправный участок адресной шины. После устранения неисправности работоспособность восстанавливается автоматически.Возможные неисправности и рекомендации по их устранению приведены в таблице 2.
|
|
Таблица 2
Вид дисплея
|
Неисправность
|
Устранение неисправности
|
|
ошибка конфигурации при включении системы, извещатель с адресом 52 не установлен или имеется обрыв кабеля адресной шины
|
установите извещатель 52 при его отсутствии или устраните неисправность адресной шины и перезапустите систему с ПКП или кнопкой модуля “программирование/сброс”
|
|
ошибка конфигурации при включении системы, к адресному модулю подключено большее количество извещателей, чем число, установленное на декадных переключателях модуля
|
установите правильное число на декадных переключателях модуля и перезапустите систему с ПКП или кнопкой модуля “программирование/сброс” для обновления конфигурации стемы
|
|
ошибка конфигурации при включении системы, включены два извещателя с адресом 89 и отсутствует извещатель с адресом 52, т.е. в извещатель 52 ошибочно записан адрес 89
|
в один из извещателей с адресом 89 запишите адрес «не обнаруженного» извещателя 52 и перезапустите систему с ПКП или кнопкой модуля “программирование/сброс”
|
|
короткое замыкание кабеля адресной шины или несоблюдена полярность подключения адресной шины
|
устраните неисправность адресной шины, либо ошибку подключения адресной шины к АМ-99 или к базам В401
|
|
нет напряжения на входах ШС+, ШС- модуля
|
устраните ошибку подключения модуля к ПКП, включите напряжение питания ПКП
|
|
загрязнена дымовая камера извещателя 63
|
проведите техническое обслуживание извещателя 63 и перезапустите систему
|
|
падение чувствительности извещателя 08
|
замените извещатель 08 и перезапустите систему
|
|
температура окружающей среды в месте установки извещателя 84 ниже -25°C
|
проконтролируйте условия эксплуатации извещателя 84
|
|
Тестирование извещателей дистанционное: с расстояния до 10 метров при передаче кодированного сигнала с лазерного тестера ЛТ на индикатор извещателя. В режиме ПРОГРАММИРОВАНИЕ адресный модуль АМ-99 позволяет последовательно протестировать все 99 подключенных извещателей Leonardo за один «проход», без перезапуска системы. При активизации каждого последующего извещателя выключается индикатор предыдущего, и не происходит увеличения тока потребления. Адреса всех активизированных извещателей индицируются на дисплее адресного модуля АМ-99. Перезапуск системы и включение дежурного режима происходит при сбросе шлейфа сигнализации ПКП, либо нажатием на 2 секунды кнопки "программирование/сброс" модуля АМ-99, либо при отключении его питания.
В системе Leonardo реализованы функции, повышающие досто-верность обнаружения пожара: микропроцессорная обработка, цифровая фильтрация, помехоустойчивое кодирование и др. Система Leonardo является высоконадежной интеллектуальной системой, которая, при правильной эксплуатации, обеспечивает полное отсутствие ложных срабатываний.
|
