Подробное описаниеСистема видеонаблюдения коттеджа позволит контролировать работу обслуживающего персонала, поможет обеспечить сохранность имущества сотрудникам охраны.
Для решения этих задач потребуется построить систему, состоящую из видеокамер внутреннего и наружного наблюдения и видеорегистраторов Трал 31.
Один видеорегистратор записывает четыре видеосигнала на встроенный жесткий диск и обеспечивает доступ как к записанному архиву, так и к текущему изображению через интерфейс локальной сети. В качестве устройства, отображающего видеопотоки, используется настольный компьютер или ноутбук. Особенностью системы является то, что непосредственно для записи компьютер не нужен, Трал самостоятельно обеспечивает ее сохранение. Емкости встроенного винчестера достаточно для хранения видеоархива длительностью 3- 4 недели.

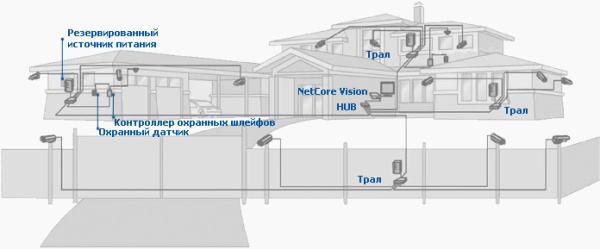

Рассмотрим схему системы видеонаблюдения подробнее.
Центральной частью системы, обеспечивающей ее основные качественные показатели, является многоканальный цифровой видеорегистратор Трал.Необходимо отметить, что название видеорегистратор (Digital Video Recorder - DVR) является в определенной степени условным. Под ним подразумевается весьма сложный видеосервер, обеспечивающий оцифровку, обработку и запись многоканальной видео и аудио информации с приданием ей свойств документального архива, а также возможностью ее просмотра через Интернет с любой удаленной точки. Кроме того, сохраняется информация о возникновении движения в поле зрения видеокамеры или срабатывании датчиков охранной сигнализации (открывание двери, окна, ИК датчика движения).
|
На ключевых местах устанавливаются видеокамеры уличного и комнатного исполнения. Камеры уличного исполнения допускают эксплуатацию при отрицательных температурах и имеют герметичный корпус. Ввиду того, что в темное время суток сложно обеспечить достаточный уровень освещенности, лучше использовать черно-белые или цветные камеры с автоматическим переключением день-ночь. Такие камеры обладают более высокой светочувствительностью и не требуют дополнительного освещения - обычного или инфракрасного прожектора. Для наблюдения внутри помещения предпочтительней использовать более информативные цветные камеры. |
Все камеры подключаются к видеорегистраторам Трал. При необходимости использования большого количества видеокамер, число используемых видеорегистраторов увеличивается, исходя из удобства размещения, разводки кабелей и того, что к каждому Тралу можно подключить до 4 камер. Размер видеорегистратора Трал меньше видеокассеты и он может быть расположен на расстоянии до 100 метров от компьютера, на котором осуществляется просмотр.
Сетевые видеорегистраторы соединяются в единую систему и подключаются к компьютеру посредством маршрутиризатора локальной сети. В случае, если существует возможность обеспечить Интернет-подключение, целесообразно использование домашнего маршрутиризатора, например Интернет-центр P-330W компании ZyXEL. С его помощью все домашние компьютеры и видеорегистраторы могут совместно использовать высокоскоростной выделенный канал. Подключив сетевой видеорегистратор Трал и получив у провайдера фиксированный IP-адрес, хозяин коттеджа сможет получить доступ ко всем функциям сетевого видеорегистратора непосредственно, набрав в программе просмотра указанный IP- адрес. Доступ к ресурсам Трала защищен паролями, а от угроз из Интернета - ресурсами точки доступа Интернет-центра P-330W. Удобство использования компьютера только для просмотра позволяет избежать постоянно включенного компьютера для целей видеозаписи, как при использовании систем на основе карт видеозахвата. В то же время развитой графический интерфейс упрощает эксплуатацию системы в отличие от DVR, где компьютер не используется, а всё управление осуществляется с передней панели прибора. Да и рассматривать изображения гораздо удобней за столом, где стоит компьютер, нежели из места, удобного для размещения монитора и DVR. Традиционные DVR имеют габариты видеомагнитофона и найти для него и монитора удобное место, как правило, не просто, тем более что смысл в постоянном наблюдении на экране монитора текущей картинки не очевиден. Размер видеорегистратора Трал меньше видеокассеты и он может быть расположен на расстоянии до 100 метров от компьютера, на котором осуществляется просмотр. Малый габарит позволяет спрятать устройство, для того чтобы уберечь его от злоумышленников, ведь видеоархив, который хранится непосредственно в нем, а не на компьютере (как в системах на основе компьютерных плат видеозахвата) может содержать важные видео улики. Если традиционные DVR, как правило, имеют встроенные вентиляторы, которые не только шумят при работе, но и не допускают установку прибора в запыленном помещении, то видеонакопители серии Трал не нуждаются в принудительном охлаждении в виду малого энергопотребления и соответственно лишены связанных с этим недостатков.
В настройках Трала существует режим, позволяющий ограничить доступ к видеоизображению от избранных камер пользователям с ограниченными правами доступа. Это свойство позволяет вывести видеоизображение от некоторых камер на пост охраны и тем самым предоставить возможность его сотрудникам эффективно выполнять свои функции по обеспечению безопасности, при этом не нарушая приватности избранных помещений и пространств. Если прилегающая к дому территория достаточно велика, то для наблюдения за ней целесообразно использовать IP видеокамеры высокого разрешения, приобретающие все большую популярность в последнее время. Традиционные аналоговые видеокамеры после оцифровки позволяют формировать стандартный телевизионный сигнал с максимальным разрешением 704х576. В то же время имеющиеся в продаже IP-камеры обеспечивают разрешение 1600х1200, то есть при одинаковом качестве изображения одна камера способна заменить 4 аналоговых камеры.
На их выходе уже сформирован готовый цифровой поток, который не требует аналого-цифрового преобразования сигнала для его обработки и хранения. Но, как правило, камеры высокого разрешения из-за малых размеров отдельного светочувствительного элемента матрицы обладают меньшей световой чувствительностью, чем традиционные аналоговые камеры. Поэтому их применение целесообразно в тех случаях, когда можно рассчитывать на достаточный уровень освещенности. Для записи и последующего просмотра видеоинформации от таких камер предназначен Трал IP. Как и другие видеорегистраторы Трал, предназначенные для работы с аналоговыми видеокамерами, Трал IP использует единый формат записи и общую программу просмотра.
В тех случаях, когда на приусадебном участке расположены видеокамеры, к которым прокладка отдельного кабеля связи нецелесообразна, а напряжение 220 В присутствует в непосредственной близости, можно организовать доступ к видеонакопителю Трал через адаптер передачи информации по проводам осветительной сети или посредством маломощного WiFi адаптера, на использование которого не требуется разрешение ГКРЧ.
Видеонаблюдение в доме сезонного проживания
|
В домах сезонного проживания система видеонаблюдения может быть упрощена. Во-первых, просмотр видеоархива возможен не только со стационарного компьютера, но и привезенного на время ноутбука. Во-вторых, видеархив также может быть перемещен. Для этого достаточно применить видеорегистратор Трал 32, позволяющий извлекать жесткий диск. В этом случае отсмотр архива может быть произведен на любом стационарном компьютере, находящемся в квартире или на работе. А на место извлеченного диска установливается новый, до следующего визита домовладельца в дом сезонного проживания. В случае необходимости периодического удаленного наблюдения можно воспользоваться возможностями сотовых сетей для передачи данных. Для этого к видеонакопителю подключается GSM GPRS модем с функцией VPN (для GSM сетей Билайн, МТС) или CDMA модем для Sky Link. Однако не следует забывать, что полоса пропускания таких каналов связи достаточно мала и скорость в нем нестабильна, поэтому максимум, на что можно рассчитывать- это 1-2 кадра в секунду обновления видеоизображения. |
Практически все видеорегистраторы, представленные на мировом рынке, не могут работать при отрицательных температурах окружающей среды. Но во многих случаях требуется осуществлять видеонаблюдение за неотапливаемым загородным домом в зимний период. В этом случае целесообразно использовать видеорегистратор Трал-32Т, который способен нормально функционировать при температурах до -20°С.
Назовем причины, которые позволяют назвать видеонакопитель Трал идеально пригодным для решения задач видеонаблюдения в загородном доме:
* малые габариты позволяют без особых усилий найти место для его размещения и спрятать видеонакопитель, тем самым обезопасить видеозапись от посягательств злоумышленника; * длительный видео архив и его кольцевое обновление позволяет изучать видеозапись 3-4 недельной давности; * разграничение доступа к различным камерам системы видеонаблюдения позволяет предоставить избранные видеопотоки на пост охраны; * использование контролера охранных шлейфов позволяет интегрировать системы видеонаблюдения с системой охраны; * низкотемпературное исполнение позволяет размещать видеорегистратор в неотапливаемых помещениях; * для просмотра видеозаписи используется компьютер, расширенный интерфейс программного обеспечения упрощает эксплуатацию; * малое энергопотребление и низкое напряжение питания позволяет, в случае обесточивания, легко поддержать электропитания всей системы видеонаблюдения, используя резервированный источник питания; * удаленный доступ через Интернет или сотовый телефон позволяет контролировать сохранность имущества, находясь в любой точке планеты.
|
