Подробное описаниеАдаптер DWL-P200 Power Over Ethernet - это новая возможность обеспечивать электропитание для беспроводных точек доступа. Он устраняет необходимость использовать стандартный адаптер питания AC-DC для точек доступа. В стандартном кабеле Ethernet категории 5 для передачи данных используются только две пары проводов (1,2,3 и 6). Технология Power over Ethernet предназначены для того, чтобы использовать свободные от передачи данных пары проводов. Адаптер DWL-P200 подает напряжение постоянного тока по неиспользуемым парам (4,5,7 и 8), позволяя задействовать один и тот же кабель категории 5 и для передачи данных, и для подачи питания. На другом конце терминальный модуль DWL-P200 выполняет противоположные действия, разделяя данные и питание. Таким образом, использование этого адаптера является превосходным решением, когда нужно обеспечить электропитанием удаленное сетевое устройство в сложнодоступных местах, например на крыше или потолке.
Краткие технические характеристики:

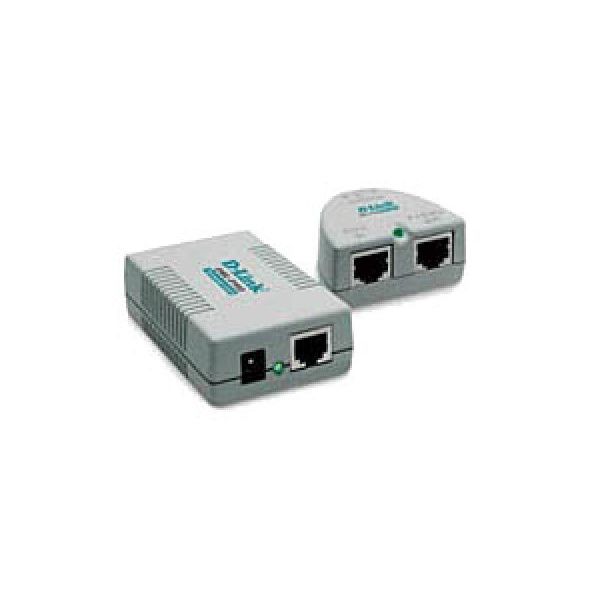

Адаптер DWL-P200 Power Over Ethernet. Основной и терминальный модуль.
Функциональные возможности DWL-P200
1. DWL-P200 прост в установке. Он является устройством Plug n Play и не требует дополнительных инструментов или ПО. Компактный размер и небольшой вес позволяют размещать устройство практически в любом месте. Для передачи данных адаптер DWL-P200 использует пары 1/2 и 3/6 стандартного кабеля Ethernet категории 5. Питание передается по неиспользуемым парам кабеля 5/4 и 7/8. DWL-P200 передает данные и питание на расстояние до 100м, что соответствует требованиям стандарта Fast Ethernet 2. Адаптер DWL-P200 состоит из основного и терминального модулей. На одном конце, основной модуль подает напряжение постоянного тока по неиспользуемым парам (4,5,7 и 8) сетевого кабеля. На другом конце терминальный модуль DWL-P200 выполняет противоположные действия, разделяя данные и питание. Таким образом, использование этого адаптера является превосходным решением, когда нужно обеспечить электропитанием удаленное сетевое устройство в труднодоступных местах, например на крыше или потолке. 3. DWL-P200 состоит из двух модулей- Power over Ethernet/ Основной модуль, Power over Ethernet/ Терминальный модуль 4. Используемые пары в кабеле категории 5: 4/5, 7/8 5. Выходное напряжение: 5V DC/ 1 A (терминальный модуль) 6. Разъем Ethernet: RJ-45 7. Входное напряжение: 48В постоянного тока 400мА 8. Используется внешний источник питания 9. Сертификат EMI: FCC Class B, CE Class B
Для камер Axis 211, 211A, 210, 210A, 225FD, 221.
|
